安装可燃气体报警器对电缆线有哪些要求

2019-03-16 11:26:42点击:

安装可燃气体报警器探头首先要选择合适的安装位置,检测气体比重小于空气时,采用距屋顶30~60厘米左右安装,例如天然气报警器;检测气体比重大于空气时,采用距地面30~60厘米左右安装,例如液化气报警器。

一般探头安装在较容易发生泄漏的区域内,或安装在管道阀门附近。如发生气体泄漏,探头及时检测气体浓度值反馈到报警主机。

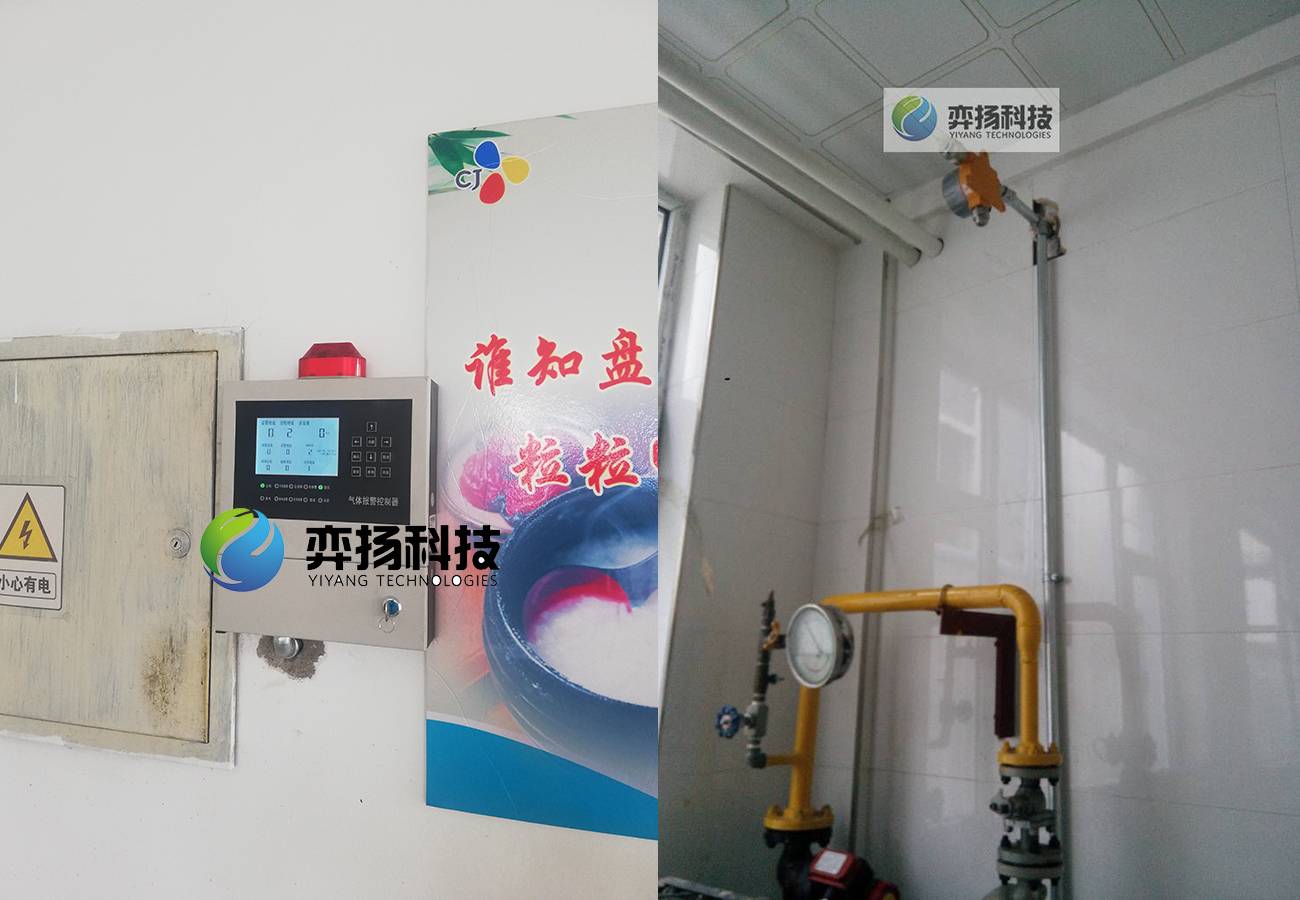

气体报警主机安装在门卫室或控制室,可燃气体报警器探头将检测到的气体浓度值传输至报警主机,超过设定报警值,主机会发出声光报警,值班人员及时采取防护措施。

可燃气体报警器的安装首先确定好报警主机及探头的安装位置,然后沿线铺设管道(建议使用防爆镀锌管),固定好报警主机后,把电缆线通过镀锌管延伸至探头安装位置,安装好探头,把两端电缆线接入相应接口。通电测试安装完毕。

检测距离与电缆线径关系如下表:

电缆横截面积(mm2)

最大传输距离(m)

0.75

300

1.0

500

1.5

700

2.5

1000

备注:总线控制器采用四线制接法,分线控制器采用三线制接法

分线式安装一般采用3×1mm2三芯电缆屏蔽线,超过500米建议使用3×1.5mm2电缆屏蔽线。

总线式安装采用4×1mm2四芯电缆屏蔽线或2×2×1.5mm2双绞线屏蔽电缆线。
